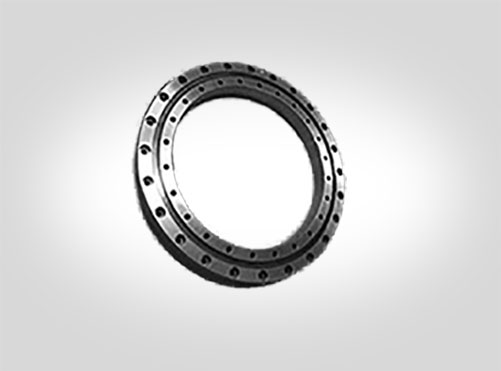

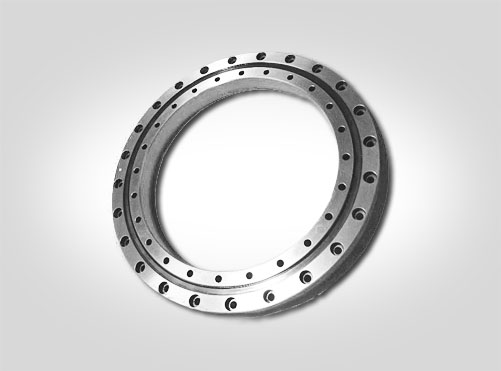

RU系列交叉圓柱滾子軸承（內外圈整體、帶安裝孔）
此系列型號由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。
結構特點：交叉滾子軸承，是圓柱滾子在呈90度的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，極薄形式更是接近于極限的小型尺寸，并且具有高鋼性，且精度可達到P5、P4、P2級。因此適合于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，精密旋轉工作臺、醫療機器、計算器、軍工、IC制造裝置等設備。
旋轉精度：軸承中垂直排列的滾子間裝有隔離塊，防止了滾子的傾斜和滾子之間的相互摩擦，減小了旋轉力矩。另外，與以前使用鋼板保持器相比，不會發生滾子在一方接觸現象或鎖死現象。同時，因內圈（或外圈）是兩分割的構造，軸承間隙可調整，即使被施加預載，也能獲得高精度地旋轉運動。
使用特點：被分割的內環（或外環），在裝入滾柱和間隔保持器后，與交叉滾柱軸環固定在一起，以防止互相分離，故安裝交叉滾柱軸環時操作簡單。通過間隔保持器使?jié)L柱間的相互摩擦消失，防止?jié)L柱側倒，從而能獲得穩定的旋轉扭矩。由于滾柱為交叉排列，因此只用一套交叉滾柱軸承就可承受各個方向的負荷，與傳統型號相比，剛性提高3~4倍。
型號 | 主要尺寸Dimension | 軸肩尺寸Shoulder Height | 基本額定載荷 | 質量Weight | ||||||
內徑Inner | 外徑Outer Ring | 滾子節圓直徑Roller Pitch Diameter | 高度Height | 倒角Chamfer | （徑向）（Radial） | |||||
Cr | Cor | |||||||||
d | D | Dpw | B | Rmin | ds | Dh | kN | kN | kg | |
RU28 | 10 | 52 | 27.2 | 8 | 0.3 | 24 | 31 | 2.91 | 2.43 | 0.12 |
RU 42 | 20 | 70 | 41.5 | 12 | 0.3 | 37 | 48 | 7.35 | 8.35 | 0.31 |
RU57 | 25 | 80 | 57 | 12 | 0.6 | 47 | 58 | 8.61 | 10.6 | 0.4 |
RU 66 | 35 | 95 | 66 | 15 | 0.6 | 56 | 74 | 17.5 | 22.3 | 0.66 |
RU 85(G) | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 0.96 |
RU 124(G) RU 124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 |
RU 148(G) | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 |
RU 178(G) | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 |
RU 228(G) | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 |
RU 297(G) | 210 | 380 | 297.5 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 |
RU 445(G) | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 |
內圈Inner Ring | 外圈Outer Ring | 公稱型號 | ||
安裝孔中心徑 PCD1 | 安裝孔尺寸 | 安裝孔中心徑 PCD2 | 安裝孔尺寸 |
|
16 | 4-M3貫通(Through Hole) | 42 | 6-Φ3.4通孔Φ6.5沉孔深度3.3 | RU28 |
28 | 6-M3貫通(Through Hole) | 57 | RU 42 | |
35 | 6-M3貫通(Through Hole) | 67 | RU57 | |
45 | 8-M4貫通(Through Hole) | 83 | 8-Φ4.5通孔Φ8沉孔深度4.4 | RU 66 |
65 | 8-Φ5.6通孔(8-Φ5.5Through Hole) | 105 | 8-Φ5.6通孔Φ9.5沉孔深度5.4 | RU85(G) |
8-M5貫通(Through Hole) | ||||
97 | 10-Φ5.5通孔Φ9.5沉孔深度5.4 | 148 | 10-Φ5.6通孔Φ9.5沉孔深度5.4 | RU 124(G) RU 124X |
10-M5貫通(Through Hole) | ||||
112 | 12-Φ9通孔Φ14沉孔深度8.6 | 187 | 12-Φ9通孔 Φ14沉孔深度8.6 | RU 148(G) |
12-M8貫通(Through Hole) | ||||
139 | 12-Φ9通孔Φ14沉孔深度8.6 | 217 | 12-Φ9通孔Φ14沉孔深度8.6 | RU 178(G) |
12-M8貫通(Through Hole) | ||||
184 | 12-Φ11通孔Φ17.5沉孔深度10.8 | 270 | 12-Φ11通孔Φ17.5沉孔深度10. | RU 228(G) |
12-M10貫通(Through Hole) | ||||
240 | 16-Φ14通孔Φ20沉孔深度13 | 350 | 16-Φ14通孔Φ20沉孔深度13 | RU 297(G) |
16-M12貫通(Through Hole) | ||||
385 | 24-Φ14通孔Φ20沉孔深度13 | 505 | 24-Φ14通孔Φ20沉孔深度13 | RU 445(G) |
